gDiagramm v 0.0.7 быстрое и простое построение графиков для анализа данных, веб-приложений  и т.п.  (с)  evgen

Что это такое?

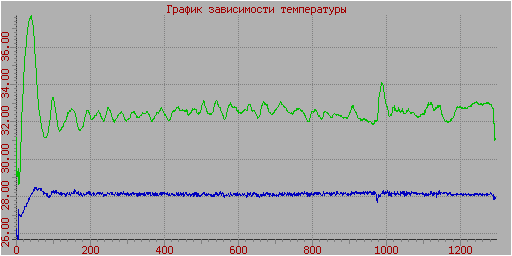

Картинка справа строится за доли секунды, для этого набираем: gDiagramm.exe TempTest.dat TempTest.form Зависимость температуры от номера измерения	demo.png
Пример файла данных (лог-файл измерения температуры TempTest.dat) : на графике отображаются колонки 2 и 3 (первая колонка - нулевая)	60, 0.000, 28.62,27.30, 28.25,27.00, 28.75,28.00, 0.133,0.183, 0,0,Tue Jul  3 18:39:02 2001 120, 0.980, 28.62,27.13, 28.25,26.25, 29.50,27.50, 0.206,0.272, 0,0,Tue Jul  3 18:40:02 2001 180, 0.980, 28.77,27.03, 28.50,26.50, 29.50,28.00, 0.160,0.263, 0,0,Tue Jul  3 18:41:02 2001 240, 0.980, 29.12,26.98, 28.00,26.25, 29.75,27.50, 0.235,0.228, 0,0,Tue Jul  3 18:42:02 2001 300, 0.980, 29.54,26.96, 29.25,26.25, 30.50,28.00, 0.215,0.251, 0,0,Tue Jul  3 18:43:02 2001 360, 0.980, 30.07,26.92, 29.75,25.50, 30.50,27.25, 0.187,0.268, 0,0,Tue Jul  3 18:44:02 2001 [....]
Файл с описанием формата данных (TempTest.form)	;format string form.Format=%i,%lf,%lf,%lf,%lf,%lf,%lf,%lf,%lf,%lf,%i,%i,%s %s %s %i:%i:%i %i form.DimX=512 form.DimY=256 form.FileOut=demo.png form.Title=График зависимости температуры form.BackColor=0xb0b0b0 form.FormatX=%.f form.FormatY=%.2f field2.use=1 field2.name=T  Воздуха field2.color = 0x00bf00 field3.use=1 field3.name=T жидкости field3.color = 0x0000bf
Второй пример: зависимость напряжения в Вольтах от времени в секундах.	u220.png
Графики параметров управления при движении  привода. Отдельные поля используют масштабирование (fieldN.amplification = масштаб)
2D данные В этом случае одно из полей обозначается как используемое как значение X (fieldN.useAsX=1)
Пример использования gDiagramm для построения графиков в онлайновом термометре Зависимость температуры от времени, время задается  в логе как в форме DD:MM:YYYY hh.mm.ss (например:09.03.2006 21:54:02),в форме описывается как %T (form.Format=%lf %lf %lf %lf %T)
Обработка файла данных размером 1.4Гб (40М строк): Действие Время Полная обработка (левое изображение) gDiagramm.exe dsp.log 2Ddsp.form 312 секунды Фрагмент 38K строк в конце лога (правое изображение): gDiagramm.exe dsp.log 2Ddsp.form  40100000 40138600 (основное время уходит на подсчет количества строк от начала файла) 178 секунд Фрагмент 38K строк с конце лога (правое изображение), с заданием смещения gDiagramm.exe dsp.log 2Ddsp.form  - o1511181015 38600 0.28 секунды

Что внутри ?

• gd library 2.0.33 с дополнениями, исходники прилагаются
• начало координат находится в левом нижнем углу, а не в левом верхнем,
• добавлена пара фунций для вывода текста с выравниванием (влево/вправо/по центру)
• встроенные шрифты заменены на русские с кодировкой CP866
• jpeglib 6b of 27-Mar-1998, Independent JPEG Group  (lib only)
• libpng 1.2.8

• zlib 1.2.1

Где брать: gDiagramm v0.07  (exe+gDdll.dll+examples+src)

History:

ver 0.0.7  15 Sep 2006

• support for long files (like ~1.4 Gb data log with 40M strings)
• support for partial data developing in form

 gDiagramm dataFile formatFile [startLine endLine | -oOffset NumOflines]      where
     startLine and  endLine  is number of start and end lines in data file,
    Offset  is the offset from data file begining and NumOflines  - number of  lines to develop.

ver 0.0.6  9 March 2006

• gif output
• Date and time support added
• Color reduction for png and gif output
• Some enhancements
• Some bugs fixed
• cp866 to unicode convertion support (needed for FreeType usage)

v0.05 25.06.2005

• Обновление исходных версий gd lib, zlib, libpng
• добавлена поддержка FtreeType
• добавлена возможность отображения 2D (векторных) данных


v0.03 12.01.2002

•  add field.useAsX
• add sample & gd doc
• bugs fixed
